Funções e Operação

Comutação automática entre rede elétrica e gerador:
- Detecta falha da rede e envia sinal de arranque ao gerador em cerca de 2 segundos.
- Após o arranque, há um pré-aquecimento (~5 segundos), seguido da transferência da carga para o gerador (indicador "GENERATOR").
- Quando a rede retorna e se mantém estável por cerca de 10 segundos, o ATS reconecta à rede pública, aguarda 5 segundos no estado de no-load, e desliga o gerador automaticamente ([turn0search12]).
Proteção de arranque ternário:
- Se o gerador falhar ao arrancar, realiza até três tentativas automáticas (com intervalos de 3 s, depois 5 s). Se rejeitado, acende o indicador de falha ("FAILURE"). O erro é reiniciado pressionando "Auto Transfer" ([turn0search12]).
Carregamento automático da bateria:
- Inclui carregador interno que fornece corrente constante (~2 A) até completa carga, depois passa para modo flutuante para garantir sempre carga disponível para o arranque ([turn0search12]).

Características Técnicas Gerais

Voltagem de operação:
- DC input: aproximadamente 8‑15 V (alimentação do quadro)
- Carregador AC: de 90 V a 250 V, saída DC 13.8 V ±2% a 1 A ([turn0search12])
Correntes nominalmente suportadas (depende da versão, meio envolvem os 5‑10 kW dos modelos Campeón):
- Monofásico (220 V): 25 A a 50 A
- Trifásico (380 V): até 25 A (para geradores de 5‑10 kW) ([turn0search12])
Dimensões físicas típicas de um quadro ATS médio para 5‑10 kW:
- Aproximadamente 370 × 300 × 160 mm ([turn0search12])

Características Técnicas Gerais

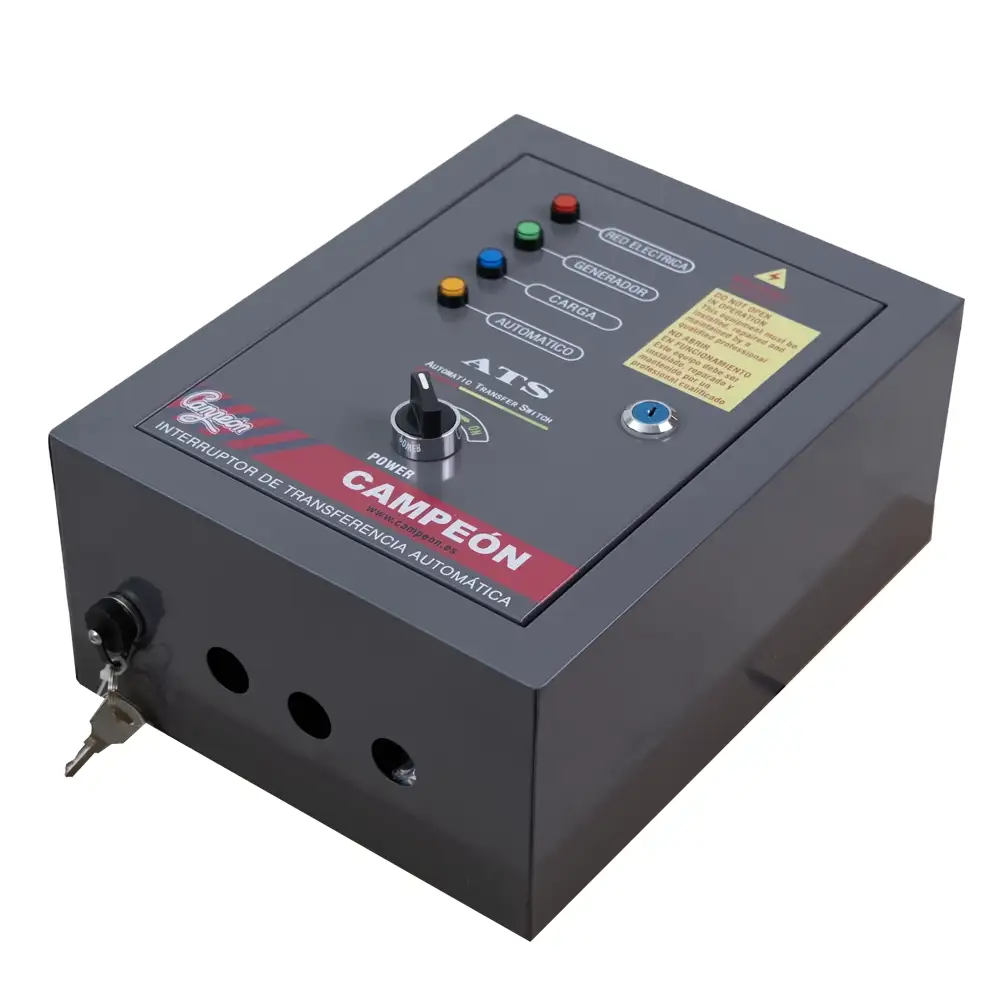

Conexões e montagem:
- Cabo circular de 6 polos para ligação ao painel de comando do gerador
- Intertravamento elétrico/mecânico entre circuito da rede e gerador para segurança
- Uso de contactores ou interruptores motorizados conforme a corrente nominal ([turn0search12],[turn0search6]).

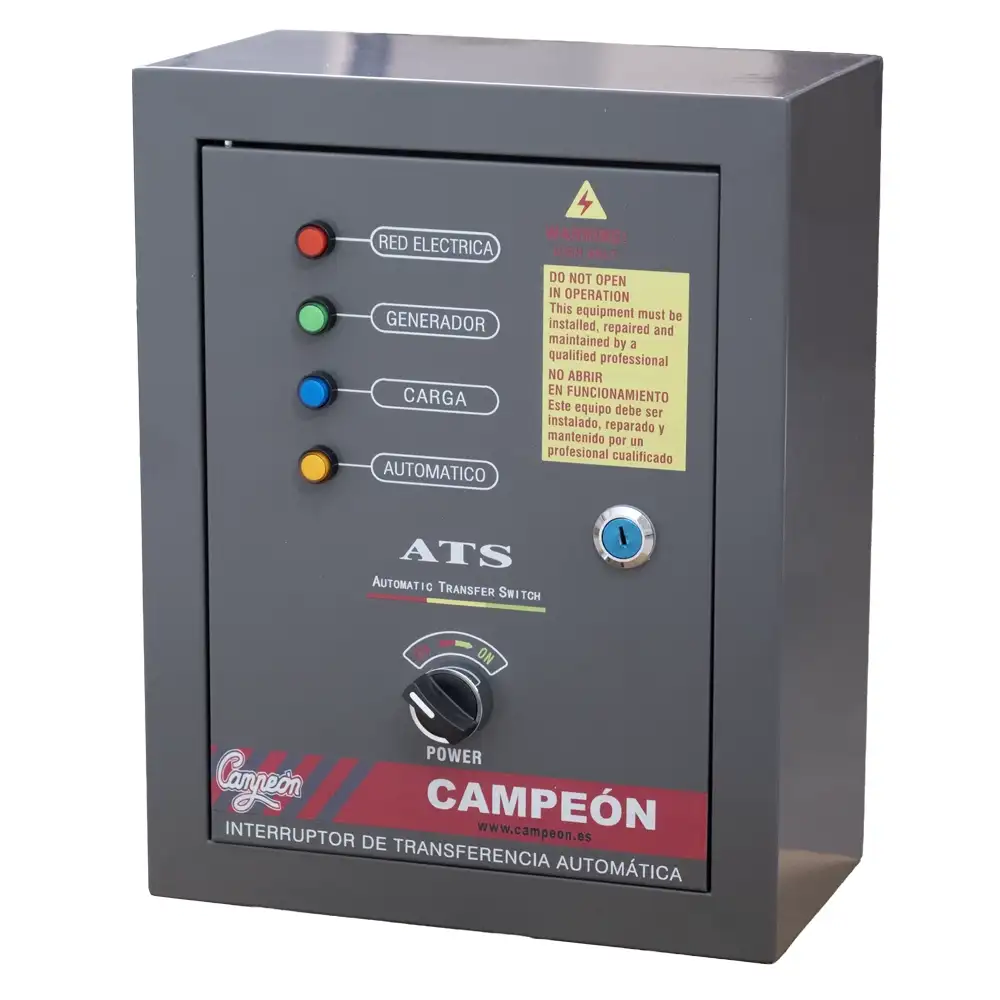

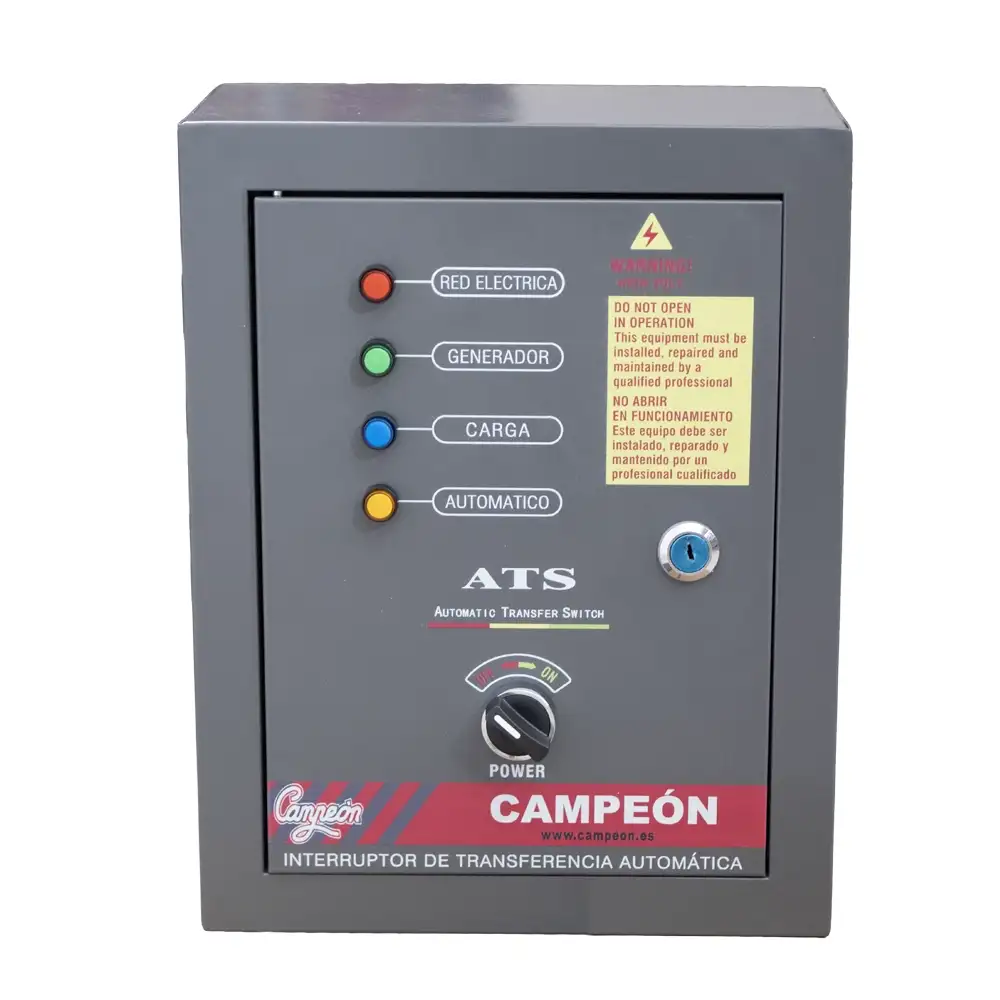

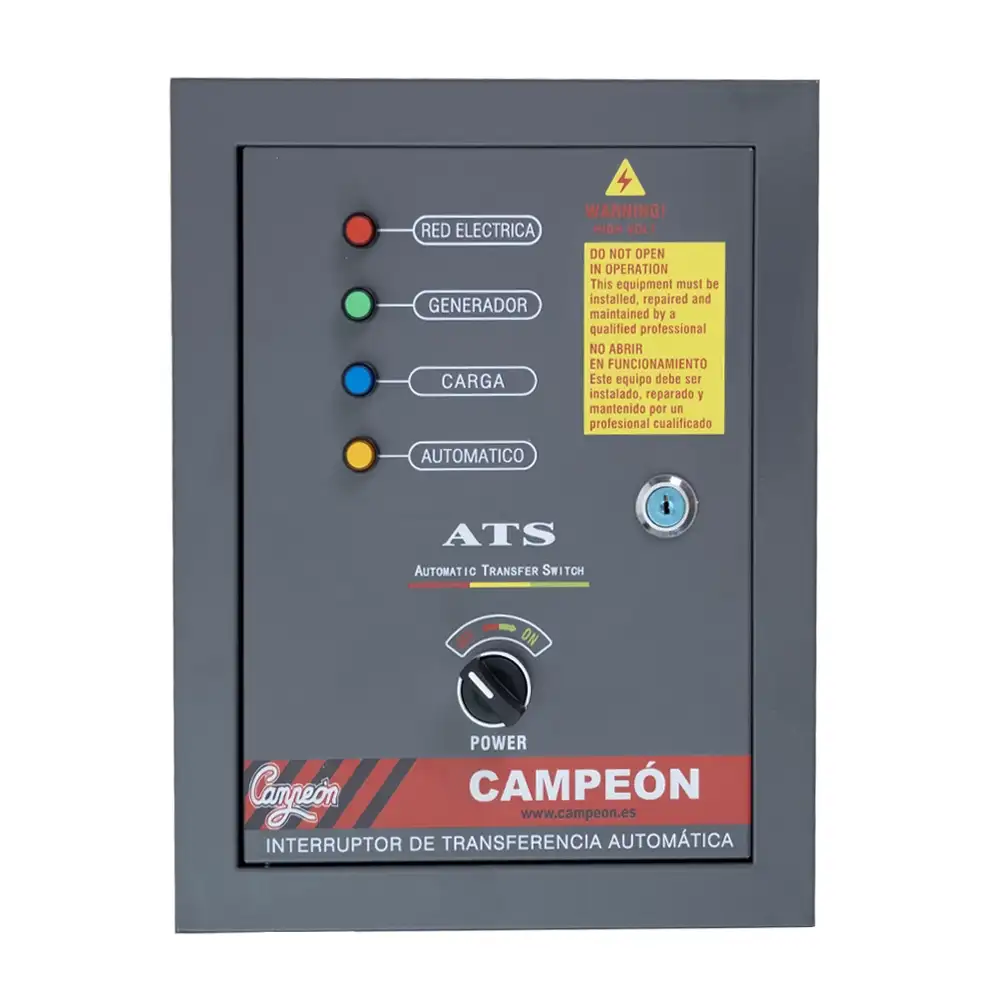

Indicadores LED ou display:
- Luzes para status: HOUSE NET (rede pública), GENERATOR (gerador ativo), AUTO (modo automático) e FAILURE (falha) ([turn0search12]).

Benefícios do Quadro ATS integrado da Campeón

Automação completa: com detecção audiovisual do estado da rede, acionamento automático do gerador e reconexão segura quando a energia pública retorna;
Maior confiabilidade e segurança: inclui proteção contra falhas de arranque, sobrecarga, mudanças de tensão e controle do processo;
Carregamento contínuo da bateria: com gerenciamento automático da carga;
Projeto compacto e protegido compatível com uso exterior ou em ambientes técnicos, com grau de proteção adequado.

Quadro ATS Gerador Campeón p/ MK7000 / MK12000

Especificações Técnicas

Tensão DC de trabalho	8 – 15 V DC
Carregador interno de bateria	~1 A a 13,8 V DC (±2%)
Correntes suportadas	Monofásico até 50 A, Trifásico até 25 A
Dimensões aproximadas	~370 × 300 × 160 mm
Indicadores visuais	HOUSE NET / GENERATOR / AUTO / FAILURE
Proteções automáticas	Ciclo ternário de arranque, reconexão segura
