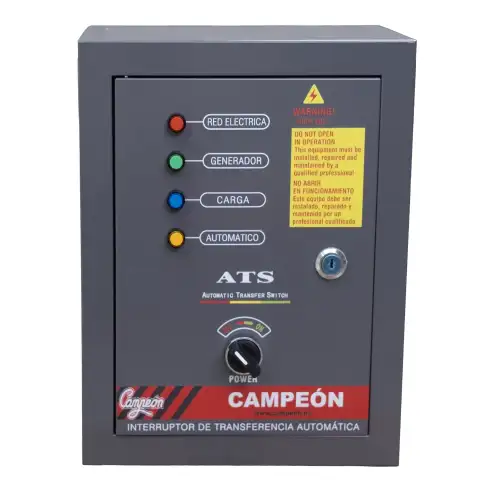

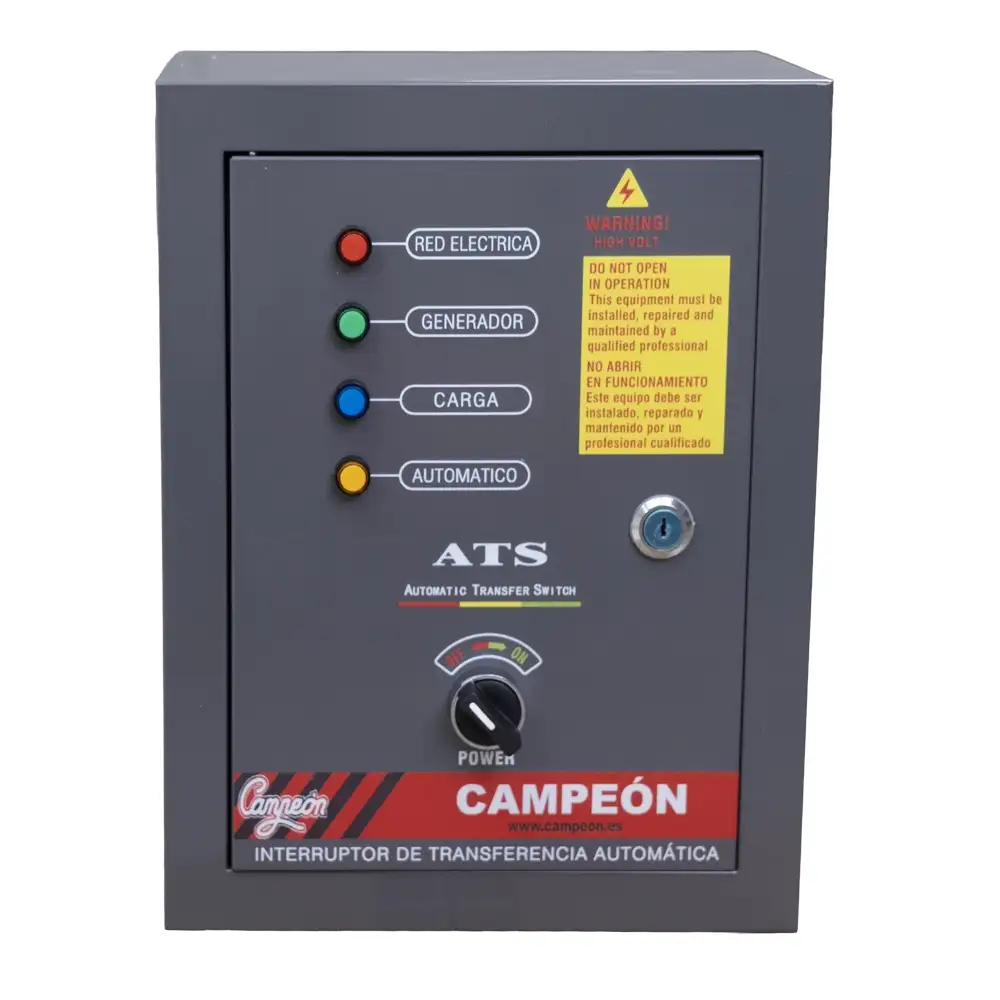

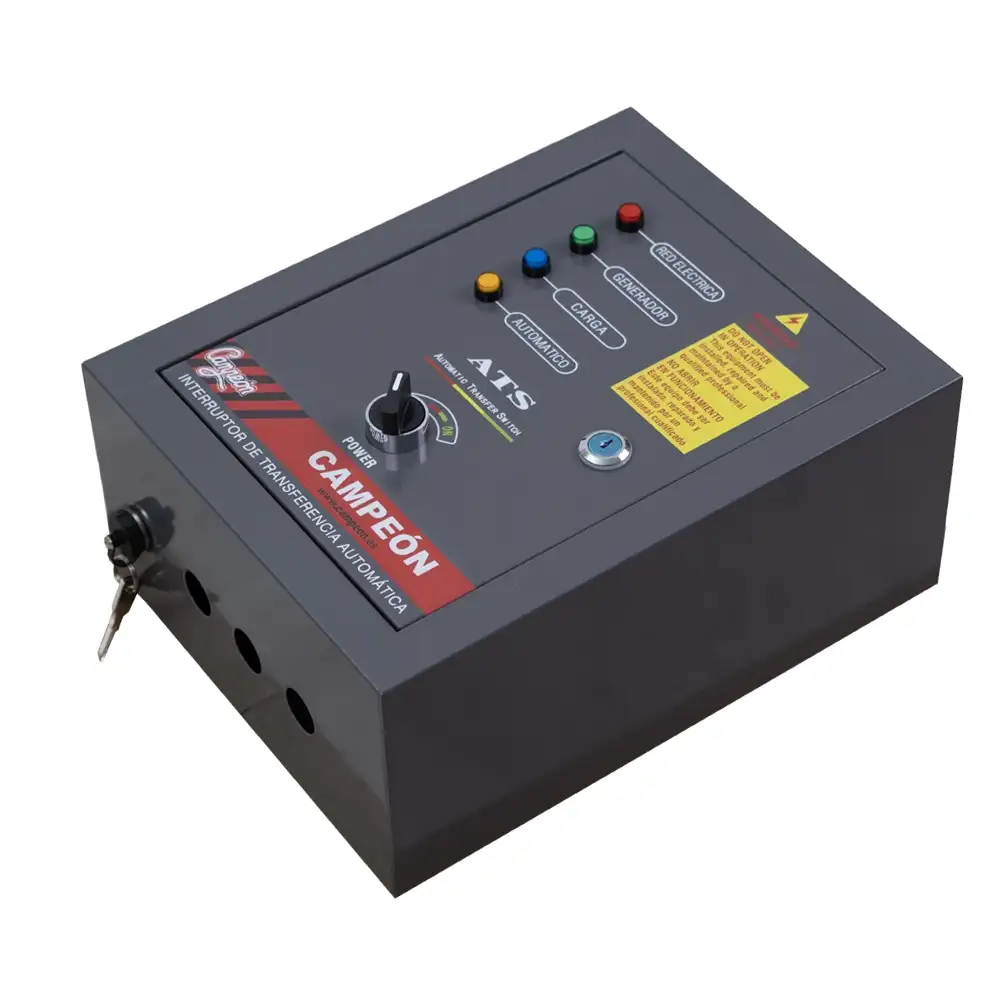

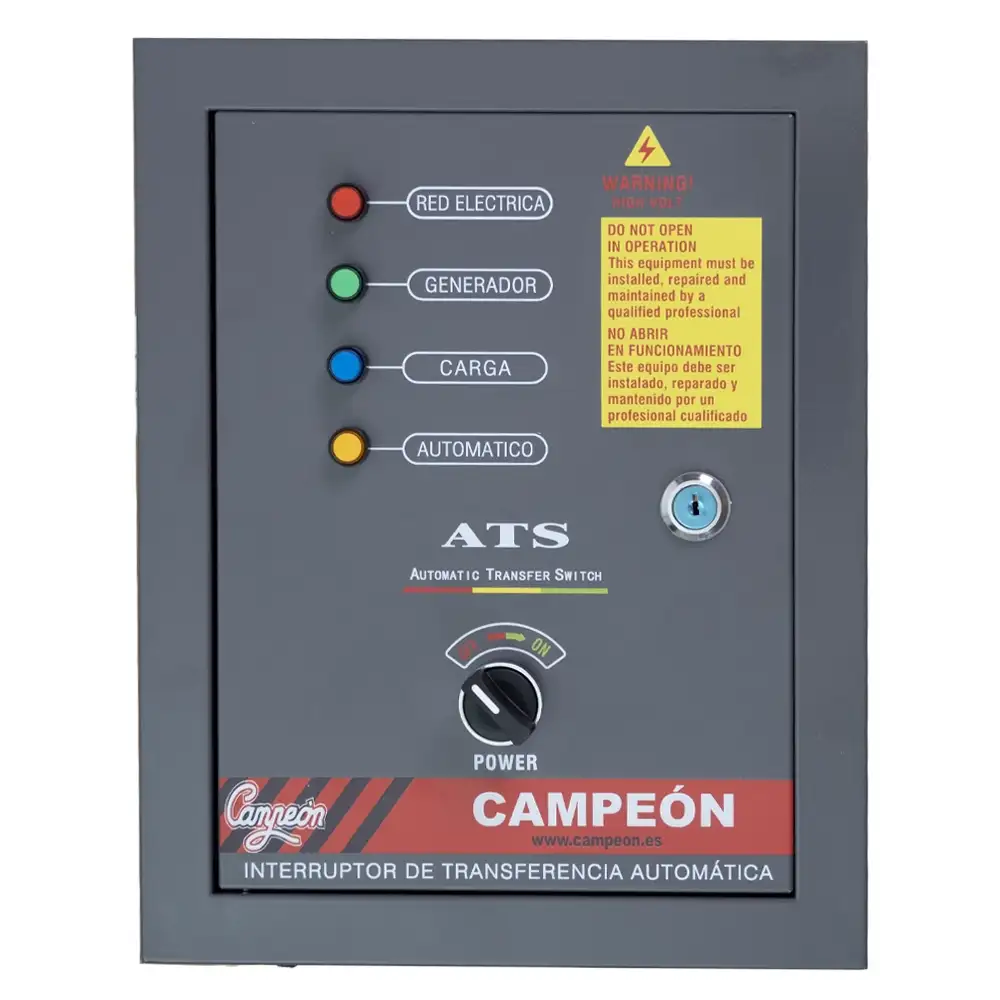

O quadro ATS (para o Campeón MK12000T Trifásico) é responsável pela comutação automática entre a rede elétrica e o gerador, em instalações trifásicas (400 V). Este tipo de quadro é essencial em ambientes onde uma falha de energia pode causar danos operacionais ou perdas.

Funções principais

Detecção automática de falha da rede elétrica (trifásica).
Arranque automático do gerador em segundos, sem intervenção manual.
Comutação segura e sincronizada entre rede e gerador, evitando curto-circuitos ou sobrecargas.
Retorno automático à rede pública quando esta estabiliza, com desligamento automático do gerador.
Proteções internas contra falha de arranque e sobrecargas.

Funcionalidades de proteção

Falha de arranque: após 3 tentativas sem sucesso, o sistema entra em alarme (LED vermelho “FAILURE”).
Retorno retardado à rede: o sistema aguarda 10–15 segundos para garantir estabilidade antes de reconectar.
Carregamento de bateria: mantém a bateria do gerador carregada entre ciclos de operação.
Sincronismo elétrico: evita sobreposição de energias (intertravamento de contactores).

Vantagens do quadro ATS trifásico Campeón
- Gestão automática e fiável de energia trifásica, ideal para aplicações industriais, agrícolas ou empresariais.
- Pronto a usar: já vem integrado e calibrado com o gerador Campeón MK12000T.
- Menor tempo de paragem: garante continuidade de energia mesmo em falhas inesperadas da rede.
- Evita danos e arranques manuais, especialmente útil em locais remotos ou sem vigilância contínua.

Quadro ATS Gerador Campeón Trifásico MK12000T

Especificações Técnicas

Tipo	Trifásico 400 V
Corrente nominal	~25 A a 40 A por fase (adequado a 8–10 kVA)
Voltagem de comando DC	8–15 V DC (alimentação do controlador)
Tensão de carregamento	13,8 V DC ±2%, corrente de saída ~1–2 A
Tentativas de arranque	Até 3 ciclos automáticos com intervalo de 3–5 s
Indicadores visuais	LED ou display para: “REDE”, “GERADOR”, “ERRO”
Modo de operação	Automático (com possibilidade de modo manual)
Conexões	Cabo de comunicação com gerador + entrada trifásica
Peso estimado	~7–10 kg (embutido no gerador; valor típico)
Dimensões típicas (estimadas)	~370 × 300 × 160 mm
Grau de proteção	IP20–IP44 (dependendo da versão)
