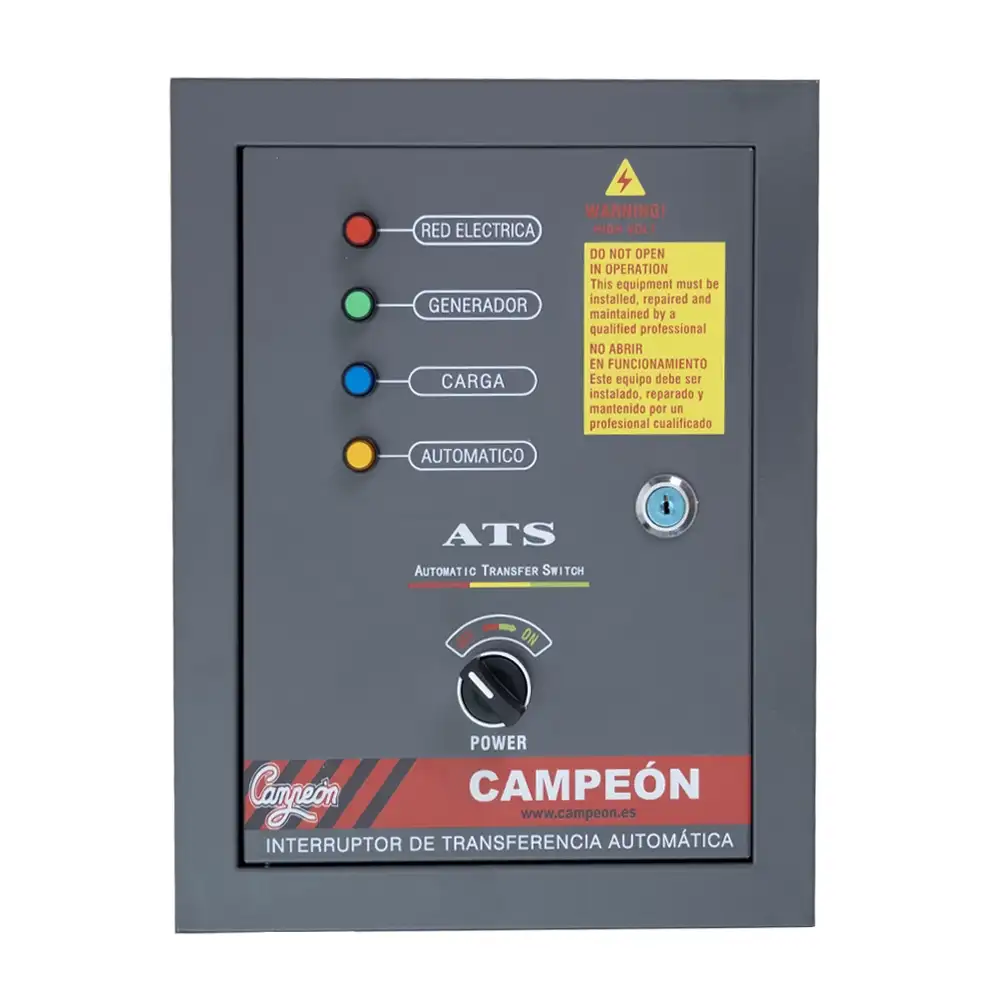

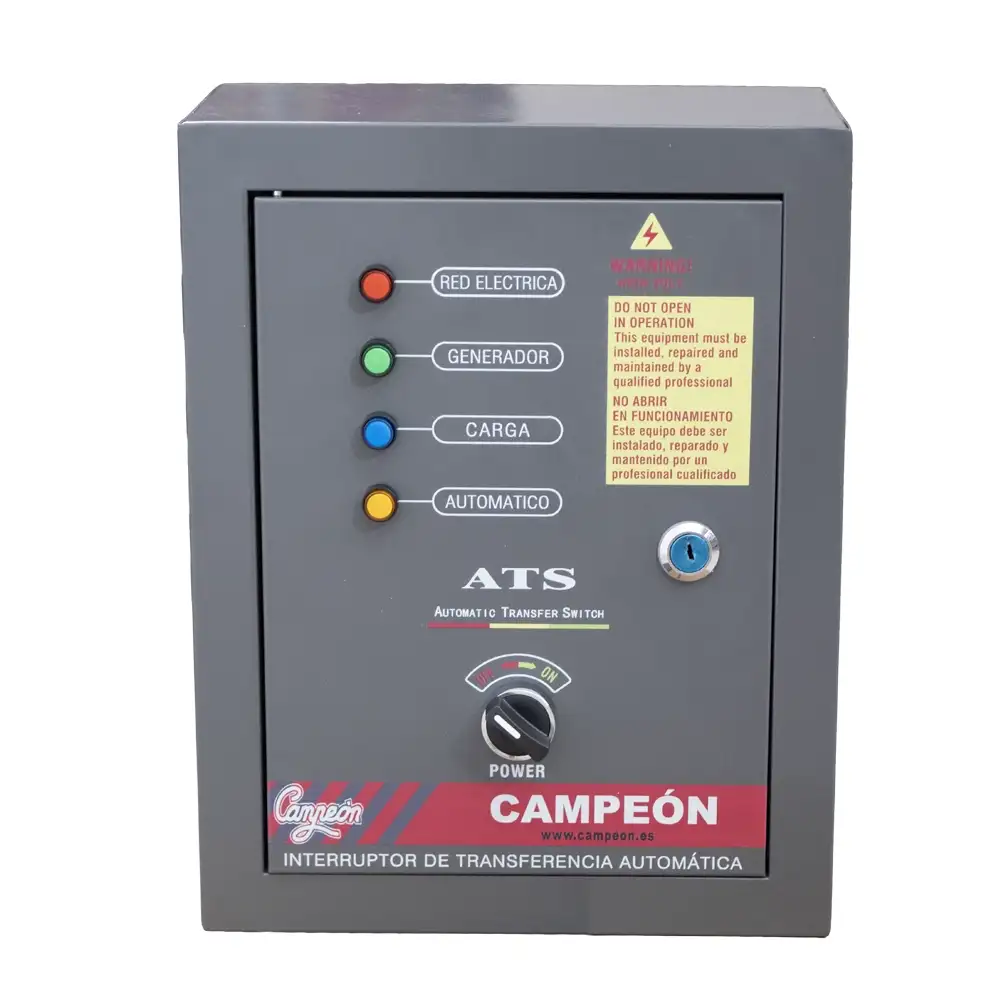

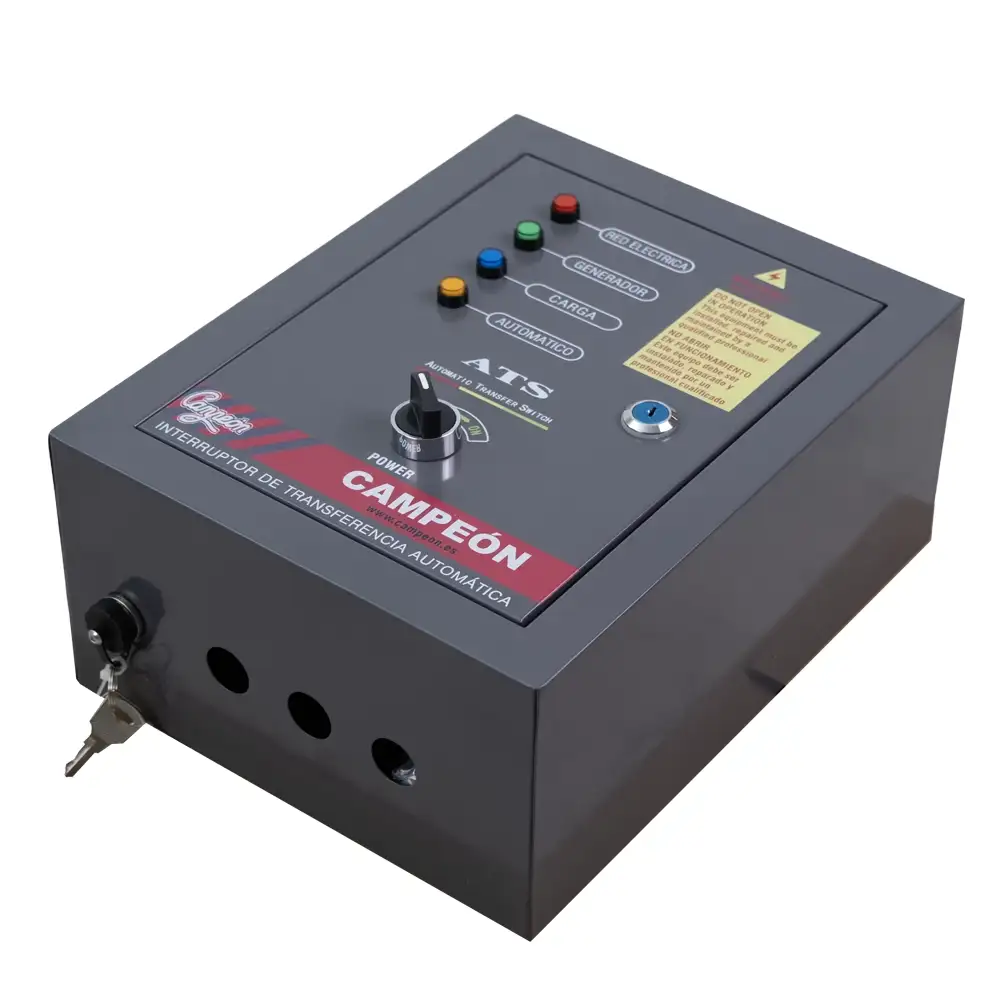

Panel ATS para generador Campeón para MK7000 / MK12000 - Panel ATS para generador Campeón para MK7000 / MK12000

Descripción

Vídeo de demostración

Reseñas de productos

Artículos sobre el producto

Comentarios y reseñas

Funciones y funcionamiento

Conmutación automática entre la red eléctrica y el generador:
- Detecta fallos en la red eléctrica y envía una señal de arranque al generador en aproximadamente 2 segundos.
- Tras el arranque, se produce un precalentamiento proceso (~5 segundos), seguido de la transferencia de la carga al generador (indicador "GENERADOR").
- Cuando la red se restablece y permanece estable durante unos 10 segundos, el ATS se reconecta a la red pública, espera 5 segundos en modo sin carga y apaga automáticamente el generador ([turn0search12]).
Protección de arranque ternario:
- Si el generador no arranca, realiza hasta tres intentos automáticos (con intervalos de 3 s y luego de 5 s). Si se rechaza, se enciende el indicador de fallo ("FAILURE"). El error se restablece pulsando "Transferencia automática" ([turn0search12]).
Carga automática de la batería:
- Incluye un cargador interno que proporciona corriente constante (~2 A) hasta la carga completa, luego cambia al modo de flotación para garantizar que siempre haya carga disponible para el arranque ([turn0search12]).

Características técnicas generales

Tensión de funcionamiento:
- Entrada CC: aproximadamente 8-15 V (alimentación del chasis)
- Cargador CA: 90 V a 250 V, salida CC 13,8 V ±2 % a 1 A ([turn0search12])
Corrientes nominales soportadas (dependen de la versión; los promedios corresponden a los modelos Campeón de 5 a 10 kW):
- Monofásico (220 V): de 25 A a 50 A

Características técnicas generales

Conexiones y montaje:
- Cable circular de 6 polos para la conexión al panel de control del generador
- Enclavamiento eléctrico/mecánico entre el circuito de red y el generador para mayor seguridad
- Uso de contactores o interruptores motorizados según la corriente nominal ([turn0search12],[turn0search6]).
Indicadores o pantalla LED:
- Luces de estado: RED DE LA CASA (red pública), GENERADOR (generador activo), AUTO (modo automático) y FALLO (fallo) ([turn0search12]).

Ventajas del panel ATS integrado de Campeón

Automatización completa: con detección audiovisual del estado de la red, activación automática del generador y reconexión segura cuando se restablece el suministro eléctrico;

Mayor fiabilidad y seguridad: incluye protección contra fallos de arranque, sobrecargas, variaciones de tensión y control de procesos;

Diseño compacto y protegido, apto para uso en exteriores o en entornos técnicos, con un grado de protección adecuado.

Panel ATS para generador Campeón para MK7000 / MK12000

Especificaciones técnicas

Tensión de funcionamiento CC 8–15 V CC

Cargador de batería interno ~1A a 13.8V CC (±2%)

Corrientes admitidas Monofásico hasta 50 A, Trifásico hasta 25 A

Dimensiones aproximadas ~370 × 300 × 160 mm

Indicadores visuales RED DE LA CASA / GENERADOR / AUTOMÁTICO / FALLO

Protecciones automáticas Bucle de arranque ternario, reconexión segura
